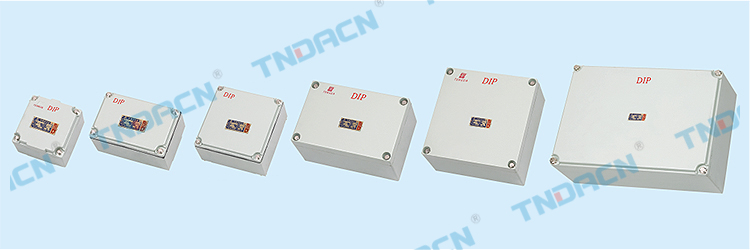

eJX-F系列粉塵防爆接線箱（DIP）

詳細信息

eJX-F系列粉塵防爆接線箱（DIP）
eJX-F type dust explosion proof connection box(DIP)

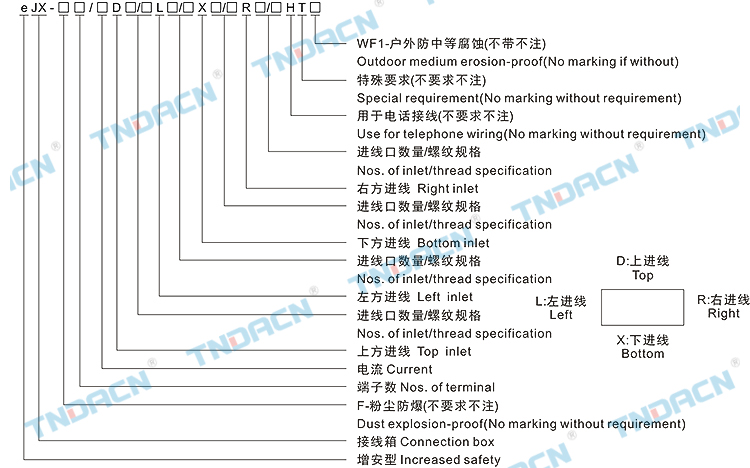

型號含義 Modelimplication
適用范圍 Applications
1.20區、21區、22區危險場所；
2. 可燃性粉塵環境；
3. 戶內、戶外(IP65、IP66*)；
4. 溫度組別：T1~T4/T5/T6；
5.應用于石油、化工、航天、軍工等場所。


1.Hazardous:division zone 20,21,&22;
2. Flammable dust atmospheres;
3. Indoor or outdoor(IP65,IP66*);
4. Temperature class:T1~T4/T5/T6;
5.Widely using in the fields of oil, Chemical industry, spaceflight, war ind-ustry and so on.


產品特點 Features
1.殼體采用高強度鋁合金一次性壓鑄成型，表面經高速拋丸清理后高壓靜電噴塑。外殼結構緊湊合理、材質密度高強度好、防爆性能優良，表面塑粉附著力強，具有良好的防腐能力，表面光潔，美觀大方；
2.結合面采用曲路密封結構，具有較強的防水、防塵性能；
3.模塊結構可根據用戶需要自由組合
4.可根據用戶要求特制；
5.鋼管或電纜布線。
1.Shell made of high strength aluminum alloy casting off the surface after blast cleaning by high voltage Ectrostatic
spray. Shell compact structure, high density material strength, Explosion-proof performance, the surface of plastic power adhesion ability with good anti-corrosion, the surface smooth, elegant appearance.
2.Jointing point adopts blend sealing structure, it's with perfect water & dust proof functions;
3.Module structure can be freely combinated bases on users needs;
4.It can be made on request;
5.Wiring with steel tube or cable.
主要技術參數 Main technical parameters
電流 (A)
Current		 電壓 (V)
Voltage
 		 防護等級
Degree
of protection		 防爆標志
Ex-mark		 防腐等級
Erosion-proof
class		 進出線口螺紋
Inlet & Outlet
thread		 電纜外徑
Cable outer dia
10,20,32
63,100
125,200
300,400		 380 IP65
IP66*		 DIP A20 TA,T6/T5/T4等效于
Ⅱ1D ExtD A20 T6/T5/T4(歐標)		 WF1 M16~M63
G1/2~4"		 φ8~φ38

*:訂購時需提出。Indicate it when ordering.

外形及安裝尺寸 Outline & installation dimensions

英制接頭 Pipe connector(G) 公制接頭 Connector(M)
管螺紋
Pipe thread		 通徑 Diameter
 		 電纜外徑
Cable outer diameter		 管螺紋
Pipe thread		 通徑 Diameter 電纜外徑
Cable outer diameter
G1/2
G3/4
G1
G1 1/4
G1 1/2
G2
G2 1/2
G3
G4		 15
20
25
32
40
50
70
80
100		 φ7~φ10
φ10~φ14
φ14~φ18
φ15~φ23
φ18~φ30
φ25~φ38
φ30~φ46
φ38~φ56
φ61~φ80		 M16
M20
M25
M32
M40
M50
M63		 M16×1.5
M20×1.5
M25×1.5
M32×1.5
M40×1.5
M50×1.5
M63×1.5		 φ5~φ8
φ6~φ12
φ9~φ13
φ10~φ18
φ17~φ25
φ23~φ32
φ32~φ44



箱體規格Box specification UK或SAK接線端子規格及數量 出線口方向
Ways of
outlet		 G15 G20 G25 G32 G40 G50 G70 G80 G100
2.52 42 62 102 162 322
12 10 8 4 / /
 		 進出線口長度mm
Inlet and outlet Length		 45 45 50 78 85 98 115 125 175
D 2 2 1 1 / / / / /
X 2 2 1 1 / / / / /
L 2 2 1 1 / / / / /
R 2 2 1 1 / / / / /
16 16 12 8 6 /
 		 進出線口長度mm
Inlet and outlet Length		 45 45 50 78 85 98 115 125 175
D 4 4 3 2 2 / / / /
X 4 4 3 2 2 / / / /
L 2 2 2 1 1 1 / / /
R 2 2 2 1 1 1 / / /
22 16 12 8 6 4
 		 進出線口長度mm
Inlet and outlet Length		 45 45 50 78 85 98 115 125 175
D 4 4 3 2 2 / / / /
X 4 4 3 2 2 / / / /
L 4 4 3 2 2 / / / /
R 4 4 3 2 2 / / / /
40 36 26 20 16 10
 		 進出線口長度mm
Inlet and outlet Length		 45 45 50 78 85 98 115 125 175
D 10 8 6 4 3 2 1 1 1
X 10 8 6 4 3 2 1 1 1
75 70 50 / / / L 3 3 3 2 1 1 1 1 1
R 3 3 3 2 1 1 1 1 1
40 36 26 20 16 10
 		 進出線口長度mm
Inlet and outlet Length		 45 45 50 78 85 98 115 125 175
D 10 8 6 4 3 2 1 1 1
X 10 8 6 4 3 2 1 1 1
75 70 50 / / / L 10 8 6 4 3 2 1 1 1
R 10 8 6 4 3 2 1 1 1
60 50 40 32 25 15
 		 進出線口長度mm
Inlet and outlet Length		 45 45 50 78 85 98 115 125 175
D 15 12 10 6 5 4 2 2 2
X 15 12 10 6 5 4 2 2 2
110 100 70 / / / L 10 8 6 4 3 2 1 1 1
R 10 8 6 4 3 2 1 1 1
